Биология » Минога речная европейская

Минога речная европейская
Страница 3

http://zoometod.narod.ru/prac/pracris8.gif

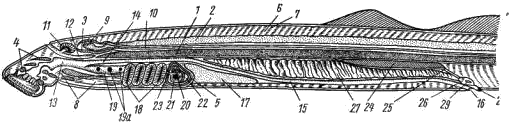

Рис. 3. Продольный разрез речной миноги:

1 — хорда, 2 — соединительнотканная оболочка хорды, 3 — мозговой череп, 4 — хрящи ротовой воронки, 5 — околосердечный хрящ, 6 — миомер, 7 — миосепта, 8 — мускулатура языка, 9 — головной мозг, 10 — спинной мозг, 11 — обонятельный мешок, 12 — питуитарный вырост, 13 — ротовая полость, 14 — пищевод, 15 — кишка, 11 — анальное отверстие, 17 — печень, 18 — жаберные мешки, 19 — дыхательная трубка, 19а — внутренние отверстия жаберных мешков, 20 — предсердие, 21 — желудочек, 22 — венозная пазуха, 23 — брюшная аорта, 24 — почка, 25 — мочеточник, 21 — мочеполовой синус, 27 — половая железа, 28 — мочеполовой сосочек, 29 половая пора штраф за поджог травы

Череп миноги, как и всех позвоночных животных, разделяется на два отдела: осевой, или мозговой, череп (neurocranium) и висцеральный (splanchnocranium). Мозговым черепом называется скелетное образование, защищающее головной мозг и органы чувств. У миноги он представлен корытообразным хрящевым образованием, защищающим головной мозг снизу и с боков (рис. 3, 3; рис. 5, 1); затылочная часть не развивается. Спереди к черепу примыкает обонятельная капсула (рис. 5, 2), а с боков — слуховые капсулы (рис. 5, 3). Боковые стенки мозгового черепа образуют слабо выраженные углубления — глазницы, снизу ограниченные подглазничной дугой (рис. 5, 4).

http://zoometod.narod.ru/prac/pracris9.gif

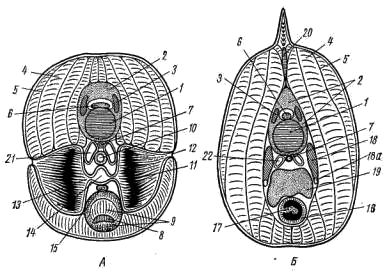

Рис. 4. Поперечный разрез речной миноги.

А — в области жаберных мешков; Б — в области кишки:

1 — хорда, 2 — соединительнотканная оболочка хорды, 3 — хрящевые зачатки верхних дуг, 4 — миомер, 5 — миосепта, 1 — спинной мозг, 7 — спинная аорта, 8 — хрящ языка, 9 — мускулатура языка, 10 — пищевод, 11 — жаберный мешок, 12 — наружное отверстие жаберного мешка, 13 — внутреннее отверстие жаберного мешка, 14 — дыхательная трубка, 15 — брюшная аорта, /1 —кишка, 17 — спиральный клапан, 18 — почка, 18а — мочеточник, 19 — половая железа, 20 — плавниковый луч, 21 — лимфатические полости, 22 — задние кардинальные вены

http://zoometod.narod.ru/prac/pracris10.gif

Рис. 5. Скелет миноги.

А — вид сверху; Б — вид сбоку.

Мозговой череп: 1 — черепная коробка, 2 — обонятельная капсула, 3 — слуховая капсула, 4 — подглазничная дуга.

Висцеральный череп: 5 — кольцевой хрящ, 6 — передний верхний хрящ, 7 — задний верхний хрящ, 8 — боковые хрящи, 9 — палочковидные хрящи, 10 — подъязычный хрящ, 11 — жаберная решетка, 12 — околосердечный хрящ.

Осевой скелет: 13 — хорда, 14 — зачатки невральных дуг

Висцеральным черепом называются скелетные образования, развивающиеся в стенках переднего отдела пищеварительной трубки. Функционально эти образования представляют собой скелет ротового и жаберного аппаратов. У миноги в состав висцерального черепа входят хрящи, поддерживающие ротовую воронку (рис. 3, 4; рис. 5, 5—9), и язык (рис. 5, 10), а также ажурная хрящевая решетка, поддерживающая область жаберных мешков (ее строение хорошо видно на специально отпрепарированных скелетах, рис. 5, 6). В задней части висцерального черепа располагается околосердечный хрящ (рис. 3, 5; рис. 5, 12), окружающий сердце сзади и с боков и соединяющийся с околожаберной решеткой хрящевыми мостиками.
